Lamm da?

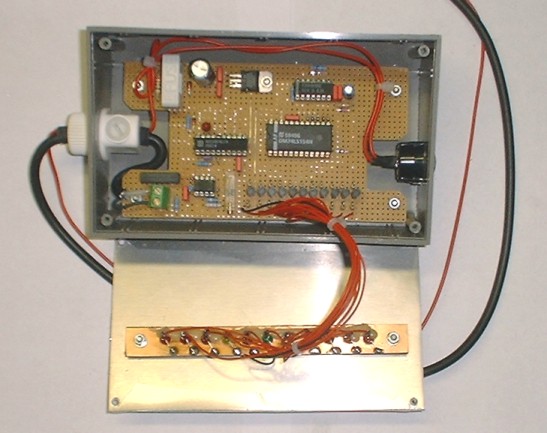

Zur Diagnose einer Störung der Gemischaufbereitung oder einfach nur aus Freude an flackernden Lichtern kann dieses Bargraph-Voltmeter verwendet werden. Der Messbereich ist speziell auf den Spannungsbereich der meisten Lambdasonden von 0-1V ausgelegt. Besondere Aufmerksamkeit galt der hochohmigen Ankopplung an die Sonde und dem Schutz der Schaltung gegen die im Kfz-Bordnetz vorhandenen Transienten. Ungewöhnlich ist die Digitalisierung des verstärkten Analogsignals: da kein geeigneter LED-Treiber zur Verfügung stand, habe ich einen vorhandenen A/D-Wandler (ADC0804) mit einem 4-zu-16-Demultiplexer (74LS154) kombiniert. Auf dem Foto ist das geöffnete Gerät zu sehen; die Platine auf der Innenseite der Frontplatte ist mit 11 Leuchtdioden bestückt, die in drei Farben den Bereich von 0-1V abdecken; überschreitet die Eingangsspannung 1V, so blinkt die 11. LED.
